什么是FFU?

本文向大家重點講述一下什么是FFU?FFU英文是什么？FFU都有哪點特點及技術要求。

FFU（Fan Filter Unit）是風機和過濾器的組合，也可稱為“自帶風機的過濾設備” 。FFU通常安裝在潔凈室的送風末端，一般放置在吊裝的“干式”墊片密封龍骨框架上。 FFU上面部分為風機模塊，下面部分為過濾器。根據潔凈度的要求，過濾器可為不同等級的高效（HEPA）或超高效（ULPA）過濾器，為潔凈室提供潔凈空氣。風機模塊除了要克服 FFU下部高效過濾器的阻力，還要克服整個循環風所有通道部件的阻力，從而維持設定的運行風速。
FFU 系統具有設計施工簡便，風速調節靈活，潔凈區易于變更等特點，因此已成為工業潔凈室的流行系統形式之一。
FFU組合的關鍵性能參數：
模數尺寸（ceiling modular size） – 安裝吊頂龍骨中心線的間距，FFU 常用的標準模數尺寸為1200 x 600 (4’ x 2’)，1200 x 900 (4’ x 3’)，1200 x 1200 (4’ x 4’)。實際尺寸（actual size） – 廣州梓凈的 FFU過濾器的實際尺寸 = 模數尺寸 – （龍骨斷面寬度-25mm），風機模塊的實際尺寸比過濾器稍大4mm。比如說常用的吊頂龍骨端面寬度為 55mm, 模數尺寸1200, 900, 600所對應的FFU過濾器實際尺寸為 1170, 870, 570，風機模塊的實際尺寸為 1175, 875, 575。

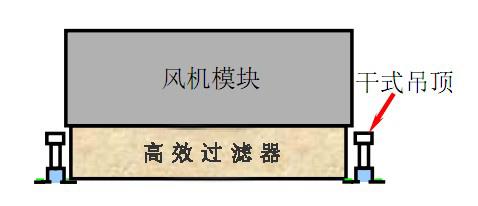

FFU風機模塊與高效過濾器安裝結構示意圖

機外余壓 (ESP) – 在某一設定風速下，風機模塊的總靜壓（TSP）扣除 HEPA/ULPA 過濾器的阻力，即為機外余壓（ESP）,單位是 Pa。ESP 是指 FFU整機能克服潔凈室循環風阻力的能力。無論是標注 FFU 機外余壓或風機模塊的總靜壓TSP，都必需指名送風風速或風量，否則沒有意義。輸入能耗（input power consumption） – FFU正常運轉時輸入電壓和輸入電流的乘積，單位是 W。顯然，FFU 在不同的運行工況點，即在不同的運行風量和總靜壓時，輸入能耗不同。因此，如果不指明運行工況點，輸入能耗值沒有意義。單體噪音 (noise level) – 根據標準IES-RP-CC002, FFU 正常運轉時在距離出風面中心正下方1.5m處的噪音值，單位是dB(A)。 FFU在不同的運行工況點，即在不同的運行風量和總靜壓時，噪音不同。因此，如果不指明運行工況點，噪音值沒有意義。微振 (micro vibration) – 根據標準IES-RP-CC002, FFU 在最大運轉工況點時的振動幅度和振動速率，單位分別是 mm 和 mm/s。送風均勻度 (air uniformity) – 根據標準IES-RP-CC002, FFU 正常運轉時，在距離出風面下方 150mm(6”)的水平面上測量逐點的風速，得出平均風速值。平均風速與最大風速和最小風速的偏差比即為送風均勻度，單位為+/-% 。標準IES-RP-CC002中要求FFU的任一點的送風風速
與其平均風速的偏差均應在+/-20%以內。過濾器效率等級（filter grade）– 依據歐洲標準
EN1822, 過濾器等級從 H10-H14, U15-U17。或依據美國標準 MIL-282 (HEPA)，對于 0.3um 的效率值；依據美國標準 IES-RP-CC007.1，對于0.12um 的效率值。

文章來源：廣州FFU生產廠家http://www.hyzdmy.cn/
